Бочка для воды в теплицу. Как правильно сделать автоматический капельный полив для теплицы

Капельный полив для теплицы из бочки

Привычное орошение – это затраты времени и сил. Капельный полив для теплицы из бочки избавляет от неудобств. Система устроена просто, для нее не требуются дорогие детали. Важно знать схему конструкции и алгоритм сборки.

Системы капельного полива для теплицы

Конструкция представляет собой сеть водопроводов, по которым влага поступает к корням растений. Принцип действия:

  1. Вода для полива хранится в бочке.
  2. Погружной насос создает напор, и происходит самотечный полив. Помогает здесь и расстояние между бочкой и землей – емкость возвышают над поверхностью на 1-2 метра, увеличивая давление.
  3. Магистраль, по которой течет вода, подсоединена к этому резервуару через фильтр, а от нее по длине грядок отведены трубопроводы.
  4. Вдоль них проделаны отверстия, куда монтируют капельницы (форсунки) – оттуда и капает жидкость.

Принцип устройства системы капельного орошения

Особенность капельного орошения в том, что вода поступает прямо к корням растений. Так они лучше насыщаются влагой, чем при стандартном поливе. Преимущества:

  • Снижается риск переувлажнения грунта. Это спасает растения от мучнистой росы, белой или серой гнили, черной ножки.
  • Предотвращается эрозия почвы.
  • Отсутствует риск ожога растений. Вода не попадает на листья, поэтому эффект линзы от солнца исключен.
  • Сорняки разрастаются менее интенсивно. Они просто недополучают влаги – она же поступает лишь в прикорневую зону растений.

Минус этой системы заключается в обязательном контроле над ней. Бочку придется регулярно наполнять водой, а отверстия в трубопроводах – чистить. Они быстро засоряются из-за крошечного диаметра, но это решается продувом или промывом системы. Неточные расчеты вовсе приведут к переувлажнению почвы, чрезмерному расходу воды и гибели урожая.

Полив в теплицах капельным путем можно автоматизировать, используя специальный контроллер. Так растения получают влагу в заданное время с необходимой интенсивностью. Садоводы даже создают отдельные режимы для разных культур, устанавливая по несколько таймеров.

Как сделать капельный полив в теплице

Первым делом составляют план участка, где указывают длину грядок и растения на них. Далее чертят схему самого полива – там обозначают места для трубопроводов и емкости с водой. Так определяется протяженность системы, необходимое количество капельниц, тройников, переходников. Третий этап – расчет объема самой бочки, выполняющийся так:

  1. Определяется количество форсунок в системе.
  2. Это значение умножают на их пропускную способность (л/час).

Пример: в теплице планируется капельная система полива (длина 10 м). Форсунки будут установлены на эти трубы с шагом в 30 см (каждый выдает по 5 л/ч). Значит всего потребуется 33 капельницы. Умножаем это количество на их пропускную способность и получаем, что за 1 час израсходуется 165 литров воды. Если нужна слишком объемная емкость, то лучше разбить систему на две раздельных или пользоваться постоянным источником (река или озеро, к примеру).

Расстояние между форсунками определяется видом орошаемых растений. Правила расчета таковы:

  • Большинство культур поливают капельницами, расположенными в 30 см друг от друга.
  • Корнеплоды (морковь, лук и т.д.) – 20 см.
  • Бахчевые культуры – шаг между дозаторами должен составлять 1 м.

Можно организовать и внутрипочвенный полив, проведя систему под землей. Такой метод отличается глубиной залегания водопровода. Влага просачивается не с капельниц, а просто через отверстия в трубках. Садовод же избавляется от необходимости рыхлить участок – верхний слой земли почти не увлажняется, поэтому и корка на нем не образуется. Другой плюс внутрипочвенного полива – минимальные испарения влаги.

Схема

Систему можно создать как в теплице, так и на открытом грунте. Устройство капельного полива работает так:

  1. Вода подается из источника (бочки, скважины, озера) в узел забора, к которому прикреплен фильтр.
  2. Далее влага попадает в магистраль, растекаясь по трубкам или шлангам.
  3. Там она достигает отверстий, в которые врезаны капельницы (при внутрипочвенном поливе только дырки без форсунок).
  4. Вода капает из них под корни растений.
Читать еще:  Как растет гречиха. Как растет гречка - наша любимая крупа

Материалы

Собирать систему из шлангов не рекомендуется – ПВХ-трубы надежнее и долговечнее. Оптимальный для них диаметр – 20-30 мм, чтобы вода поступала медленно.

Изделия из черных металлических сплавов не подходят. Этот материал не устойчив к коррозии, а ржавчина быстро засорит всю конструкцию. Важно, чтобы материал труб не был прозрачным. Иначе солнечные лучи, проходящие через них, спровоцируют рост водорослей в воде.

Альтернативный вариант – полиэтиленовые капельные ленты для теплиц. Это готовые системы полива с уже встроенными капельницами. Толщина стенок должна быть в пределах 0,13-0,39 мм. Их недостаток заключается в недолговечности – служат только один сезон.

Капельный полив включает в себя не только магистраль с разветвлениями, но еще и ряд других элементов:

  • Бочка. Желательно из синтетического материала, устойчивого к коррозии (пластик, оцинкованное железо). Бочка еще должна быть прикрыта крышкой или хотя бы марлей, чтобы в ней не скапливался мусор.
  • Подставка для бочки. Она удерживает емкость над землей и создает давление в системе. Изготовляется из металлического профиля или деревянного бруса.
  • Насос. Создает дополнительное давление внутри системы.
  • Сетчатый фильтр. Очищает воду и защищает систему от засоров.
  • Тройник для создания ответвлений от магистрали.
  • Стойки для укрепления капельниц-дозаторов у корней растений.
  • Краны (переключатели). Ими регулируют силу потока воды в трубах.
  • Соединительные муфты. Материал изготовления – только пластик, чтобы деталь не подвергалась коррозии.
  • Фум-лента или пакля для герметизации соединений.
  • Адаптеры.
  • Заглушки (пробки). Вставляются на концах трубопроводов, чтобы вода не выливалась мимо растений.

Сборка системы

Сделать капельный полив из бочки для теплицы под силу любому дачнику. Сборка проводится по следующему алгоритму:

  1. Бочку возвышают над землей на 1-2 метра (устанавливают на подставку).
  2. Проделывают отверстия для слива воды в 5-10 см над ее дном. Так магистраль не засорится осадками.
  3. Вставляют кран-наконечник в сливное отверстие.
  4. Крепят на него фильтр.
  5. Соединяют трубки или шланги согласно схеме полива, раскладывая их по участку с уклоном 5 см на каждый метр длины. Резать ПВХ можно ножовкой, труборезом или торцовочной пилой. Угол среза должен равняться 90 градусам – так стыки получатся плотнее. Трубы рекомендуется зажимать тисками, чтобы упростить работу.
  6. Проделывают в них отверстия по 2-3 мм для капельниц. Увеличивать размер дырок не рекомендуется – вода будет сливаться ближе к началу системы, не доходя до последних форсунков. Выбор инструмента зависит от материала: в ПВХ-трубах отверстия делают сверлом по дереву (диаметр до 3-х мм), а шланги пробивают шилом или дыроколом.
  7. Трубы или шланги промывают от осевшей внутри них стружки.
  8. Вставляют капельницы в проделанные отверстия.
  9. Присоединяют краны, фитинги (тройники и переходники). Стыки герметизируют фум-лентой или паклей. Эти элементы вставляются туго и с усилием, поэтому их сначала разогревают строительным феном. Так они расширяются, что облегчит процесс установки.
  10. Готовые трубы или шланги закрепляют на колышках, втыкаемых в грунт.
  11. Вставляют заглушки на концах трубопроводов.
  12. Подсоединяют основную магистраль к бочке.
  13. Проверяют получившийся полив. Воду подают в систему и следят, чтобы она поступила к каждой капельнице. Почва при этом должна орошаться равномерно.

Комплектация и схема сборки готового капельного полива Жук

Внутрипочвенный полив собирают почти так же, только без капельниц. Особенности конструкции таковы:

  • Трубопровод закладывается на глубину в 20-30 см. Устанавливать его выше не рекомендуется – вода просочится наружу, а грунт покроется коркой. Расстояние между соседними трубопроводами зависит от почвы:
    1. Глинистая или суглинистая – 90 см, поскольку вода в них одинаково растекается что в глубину, что в стороны.
    2. Песчаная или супесчаные – до 40 см, ведь влага в таких грунтах утекает вглубь. Желательно еще стелить под трубопроводы пленку шириной 10-20 см – убережет от потерь воды.
  • Отверстия проделываются либо круглые (2-3 мм в диаметре), либо щелевидные (ширина – 1-2 мм, длина – 5-10 мм).
  • Напор должен быть минимальным, чтобы суточный расход воды составлял 0,1-0,3 литра. Так корни растений насытятся без переувлажнения земли.
  • Внутрипочвенный капельный полив,как и стандартный, можно снабдить насосом и таймером.

Готовые же системы для теплиц (полиэтиленовые капельные ленты) просто раскладывают по участку, придерживаясь плана. Делается это аккуратно – тащить или тянуть их нельзя, потому что они легко повреждаются. Важно обратить внимание на пометки, обозначающие сторону с оросителями. Укладывать ленты нужно цветными линиями вверх.

Читать еще:  Джек фрукт википедия.

Автоматический капельный полив из бочки

Систему можно сделать автономной, установив на нее контроллер (таймер). Тогда полив для теплицы управляется не вручную, а специальным оборудованием, работающим на батарейках. Принцип работы таков: кран в определенный час открывается на заданное время, а по его истечении закрывается.

Таймеры для систем капельного полива бывают двух видов:

  • Механический – это просто непрерывная подача воды с заданного времени. Максимальная продолжительность полива – 24 часа. Данные приходится выставлять вручную.
  • Электронный – полная автоматизация системы. Полив задается без ограничений во времени. Программировать его нужно только один раз – устройство запоминает внесенные параметры. Можно даже создавать индивидуальные режимы для разных культур.

Монтаж такого оборудования прост. Таймер с двух сторон снабжен фитинговыми муфтами и устанавливается на любую точку трубопровода. Это может быть как центральная магистраль, так и какие-либо ответвления от нее. Его можно подключать даже к насосу, чтобы контролировать забор воды.

Видео

Капельный полив для теплицы своими руками

У многих любителей иногда возникает необходимость обеспечить полив тепличных растений в своё отсутствие во время очередного летнего отпуска. Мы с женой решили немного автоматизировать этот процесс с помощью системы капельного автополива. Это в итоге значительно упростило ежедневный уход и обеспечило даже в жаркую и сухую погоду гарантию сохранности в теплице растений, оставленных на пару недель без присмотра.


Капельный автополив обеспечит сохранность тепличных растений, оставленных без присмотра на пару недель

Решено было применить готовый комплект капельного полива с основным магистральным шлангом, отводными трубками, регуляторами струй (разбрызгивателями) и держателями для них, предлагаемый на сайте «Алиэкспресс».


Комплект для капельного полива

Поскольку поливать растения ледяной водой непосредственно из колодца нежелательно, то начать пришлось с поиска подходящего накопительного резервуара. Купили полиэтиленовую бочку чёрного цвета — в ней вода быстро нагревается солнечными лучами. Вода из бочки должна была течь самотёком, поэтому её установили повыше — на самодельный стол, сваренный из уголков и забитых в землю старых водопроводных труб.

В нижней части бочки проделано отверстие, в которое вставлен короткий сгон на 1/2 дюйма, закреплённый на корпусе бочки с помощью гаек и резиновых прокладок. Оканчивалась эта выпускная система шаровым краном, перед которым я вставил в трубу металлическую сеточку. Стабилизировали положение бочки на столе с помощью нехитрого каркаса из уголка и арматуры, покрашенных зелёной краской. Заполнение бочки — сверху, с помощью шланга из колодца.

Выбрать средства для полива, сравнив товары из разных интернет-магазинов, вы можете с помощью маркета. Там есть и готовые системы капельного полива, и комплектующие к ним – шланги, разбрызгиватели, таймеры и т.п.

Сборка шлангов и разбрызгивателей проблем не вызывает. Шланги нужной длины легко отрезаются ножом или ножницами для обеспечения индивидуального или более-менее равномерного полива растений.


Индивидуальный полив

Самая сложная работа в нашем случае — это регулировка каждой струи. Пришлось изрядно попотеть, ибо днём в теплице в солнечную погоду очень жарко, а сам процесс регулировки при слабом напоре довольно длителен. Цель регулировки — воды из бочки должно хватить на максимально возможное время (до двух недель).

Опытным путём мы определили, что объёма бочки при регулировке разбрызгивателей на редкие капли хватало от силы дня на два при непрерывном использовании. Это облегчало уход в жаркие дни. Нужно было только вовремя доливать воду в накопитель и пользоваться дальше.


Один разбрызгиватель на несколько растений

Но такая система абсолютно не решала проблему полива в течение двух недель, когда некому будет доливать воду в бочку. Из двух вариантов доработки — регулируемого автоматического пополнения бочки и регулируемого расхода имеющегося запаса воды — был выбран второй как более простой в наших условиях.

Для этого в трубу после бочки встроили таймер, который включал и отключал полив в определённое время. При этом таймер мы установили на включение часового полива не ежедневно, а через день. Если включать каждый день, то в режиме очень редкого капельного полива в течение часа для теплицы размером 3 х 5 м двухсотлитровой бочки хватает максимум на неделю.


Таймер лежит на земле под столом с бочкой для увеличения напора воды

Функционирование настроенной таким образом системы дало нам понять, что полив минимальной интенсивности на каждом квадратном полуметре по часу в сутки через день обеспечивает хорошее выживание растений. А при дождливом и холодном лете — вообще шикарное существование.

При компоновке системы следует учесть тот факт, что при небольшом давлении некоторые штуцеры забиваются (туда может залезть муравей или другое насекомое) и не пропускают капли. Поэтому лучше расставлять отводные трубки как можно ближе одну к другой, чтобы гарантировать бесперебойное увлажнение.

Наш опыт показал, что надо увеличивать напор воды (например, устанавливать накопительный резервуар по возможности как можно выше уровня грядок), а кроме того, необходимо заменить тонкий магистральный шланг на более толстый для упрощения регулировки расхода воды.


Слева: такой высоты бочки оказалось недостаточно. В центре: вода из бочки должна течь самотеком. Справа: таймер будет включать и отключать полив в определенное время

Высоты бочки на столе оказалось недостаточно для устойчивой работы с таймером. Схема подачи воды будет изменена. Вероятнее всего, вода будет подаваться самотёком с чердака. Для этого придётся перебрасывать трубу через овраг.

В наших планах — дальнейшее усовершенствование системы и распространение её на другие грядки.

Стоимость всей системы:

  • Комплект для капельного полива 25 м — 883,81 руб.
  • Таймер автоматического капельного полива — 770,61 руб.
  • Трубы, переходники, прокладки, кран — 300 руб.


Итого
: менее 2000 руб.

Как правильно сделать автоматический капельный полив для теплицы

Выращивая в теплице какие-либо культуры, необходимо заранее продумать способ полива, ведь этот параметр ухода значительно влияет на рост растений и, как следствие, на их урожайность. В статье рассмотрен капельный полив из бочки, его принцип действия, а также рассказывается, как его соорудить своими руками.

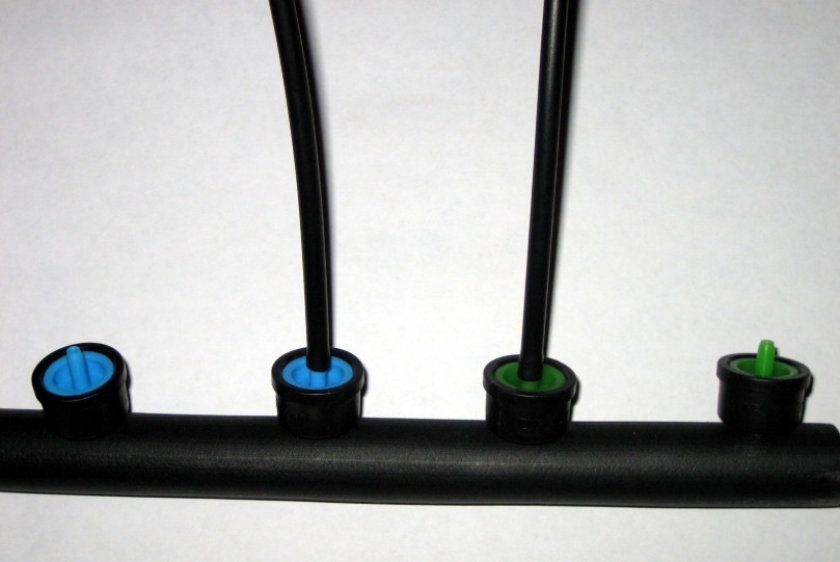

Виды капельниц

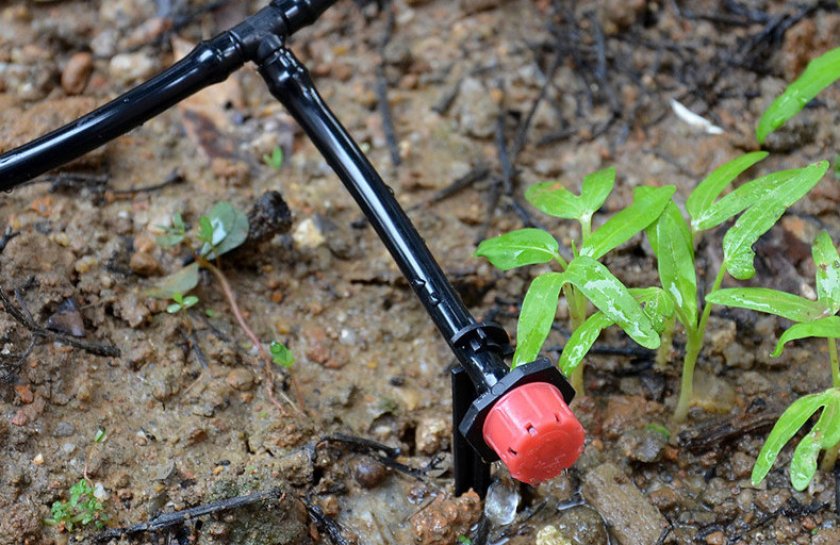

Капельница представляет собой устройство с мелкими трубочками на конце, благодаря которым регулируется поток воды, путём врезания их в основную трубу или шланг. Разнятся изделия в зависимости от объёмов орошаемой территории и вида выращиваемой культуры.

Различают следующие виды:

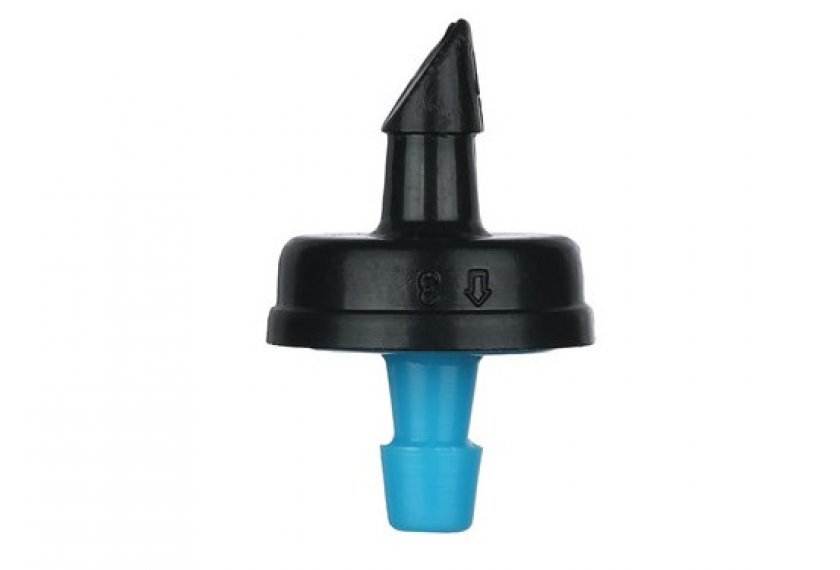

  1. Компенсированные капельницы. В их состав входит клапан и мембрана, что обеспечивает дозированную подачу жидкости независимо от величины давления в системе.
  2. Некомпенсированные. Подача воды с помощью такого устройства имеет ниспадающую тенденцию, начало ряда будет более орошено, нежели его конец.
  3. Капельницы с ручной настройкой.
  4. Устройства, оснащённые фиксированным объёмом воды от 1 до 3 л.

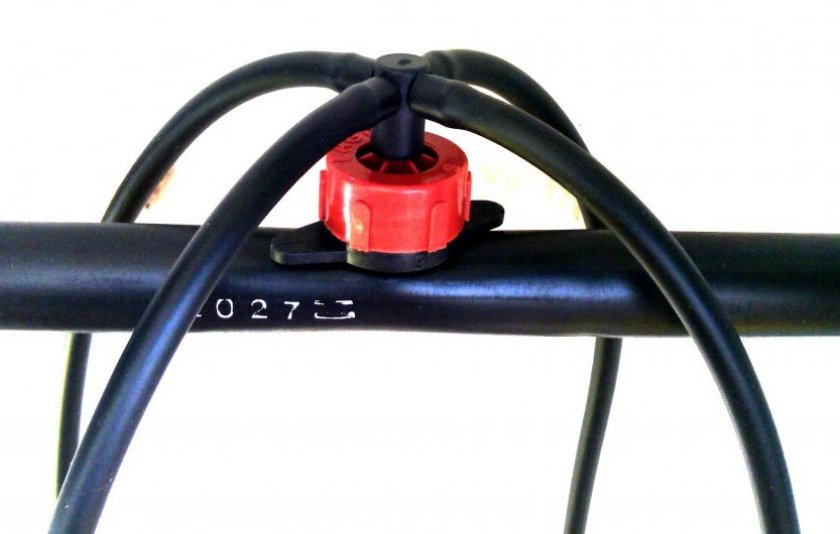

  5. Паук. Орошающие устройства, рассчитанные на одновременный полив нескольких объектов.

Принцип действия капельного орошения

Состоит конструкция из следующих частей:

  • ёмкость для воды;
  • магистральный трубопровод;
  • отводящие шланги;
  • капельницы.

Преимущества и недостатки

  • Сравнивая данную технологию полива с существующими, можно выделить ряд преимуществ:
  • Увлажняет более глубокие слои грунта. Обычный полив смачивает верхние 10 см почвы, а по истечении некоторого времени поверхность подсыхает, что ограничивает кислородное питание корневой системы. Капельное орошение постепенно увлажняет землю и полностью насыщает влагой корень растения, а также препятствует образованию уплотнённой корки на верхнем слое почвы.
  • Жидкость поступает только в место роста культур. Остальные же участки остаются сухими, что препятствует переувлажнению и заболоченности участка. Вдобавок исключается образование благоприятных условий для развития болезней.
  • Исключает образование ожогов на листьях. Как известно, капли воды, находящиеся на листве, действуют по принципу линз и концентрируют лучи света, что и вызывает обгорание зелёной части.
  • Экономичность.
  • Работа в бесперебойном режиме.
  • Для полива используется вода с температурой окружающей среды, что исключает стресс-фактор, возникающий при холодном орошении.
  • Что касается недостатков, они следующие:
  • Потребность в постоянном контроле. Важно постоянно доливать воду в бочку, а также избегать переувлажнения почвы.
  • Необходимость регулярного очищения.

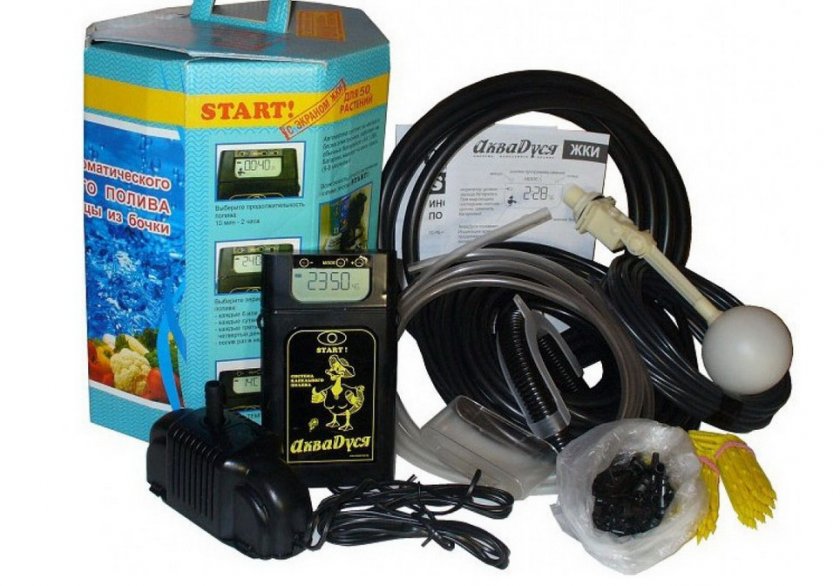

Капельный полив «Аква-Дуся»

«АкваДуся» — простая и недорогая система капельного орошения от ООО «Смарт Ярд» (Москва).

Комплект состоит из таких составляющих:

  • шланги;
  • капельницы;
  • капельные ленты;
  • соединительные механизмы.

Также в комплект может входить бочка, насос и контроллер. Работает устройство от 8 батареек, заряда которых хватает на несколько месяцев. Полив происходит в вечернее время, после того как вода в бочке нагреется. На каждое растение приходится 2 л жидкости, после чего орошение прекращается. Охват установки — до 70 растений.
